Kabel v liště: kdy to dává smysl a jaké máte možnosti

Jak schovat kabely v liště bez sekání do zdi

Volně položené kabely podél stěny, za televizí, u pracovního stolu nebo přes podlahu nevypadají dobře, překážejí při úklidu a v pochozí trase se mohou poškodit. Řešením může být vedení kabelu v liště. Podle toho, kudy kabel vede, lze použít soklovou lištu s kabelovým kanálem, samostatnou kabelovou lištu na stěnu nebo přechodovou lištu pro kabely.

Výrazy jako kabelová lišta, lišta na kabely, krycí lišta na kabely, kabelový kanál, podlahová lišta na kabely nebo lišty pro kabeláž se často používají pro různé výrobky. Nejdříve je proto potřeba určit, zda chcete kabel vést podél stěny, po stěně, nebo přes podlahu k pracovnímu stolu, televizní sestavě či jiné technice.

Rozhoduje také počet a průměr kabelů, velikost jejich koncovek, možnost pozdějšího přístupu a druh vedení. U soklových a podlahových profilů je vhodné počítat především se slaboproudými, datovými, televizními, internetovými, telefonními, audio a dalšími signálovými kabely. Pro silové vedení 230 V musí být konkrétní systém výslovně určený.

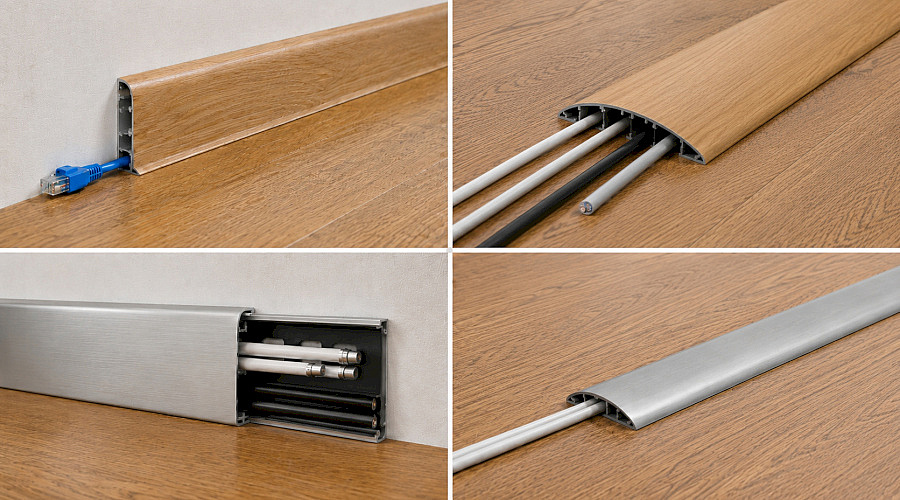

Tři základní možnosti vedení kabelů v liště

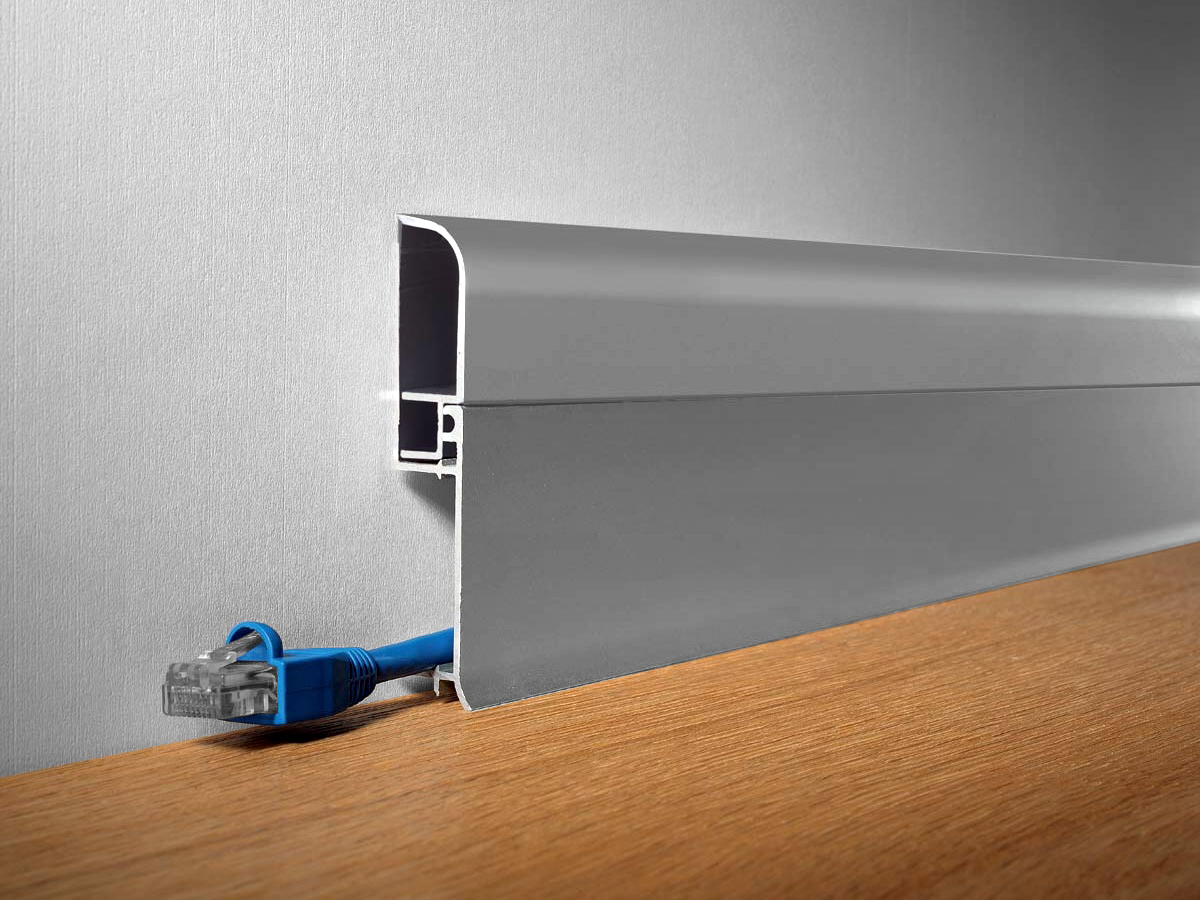

Soklová lišta s kabelovým kanálem

Soklové lišty pro vedení kabelů se montují ke stěně po obvodu místnosti. Zakrývají dilatační mezeru mezi podlahou a stěnou, chrání spodní část zdi a současně nabízejí vnitřní prostor pro kabeláž.

Zákazníci je hledají také jako soklové lišty na kabely, soklové lišty s kabelovým kanálem, soklové kabelové lišty, lišty ke zdi na kabely nebo jednoduše jako kabely pod soklovou lištou.

Soklový systém dává největší smysl, když kabel vede delší trasou podél stěny nebo když se současně pokládá nová podlaha a vybírají nové soklové lišty. Výsledek obvykle působí méně nápadně než samostatný kabelový kanál nalepený nad hotovým soklem.

Döllken SLK 50

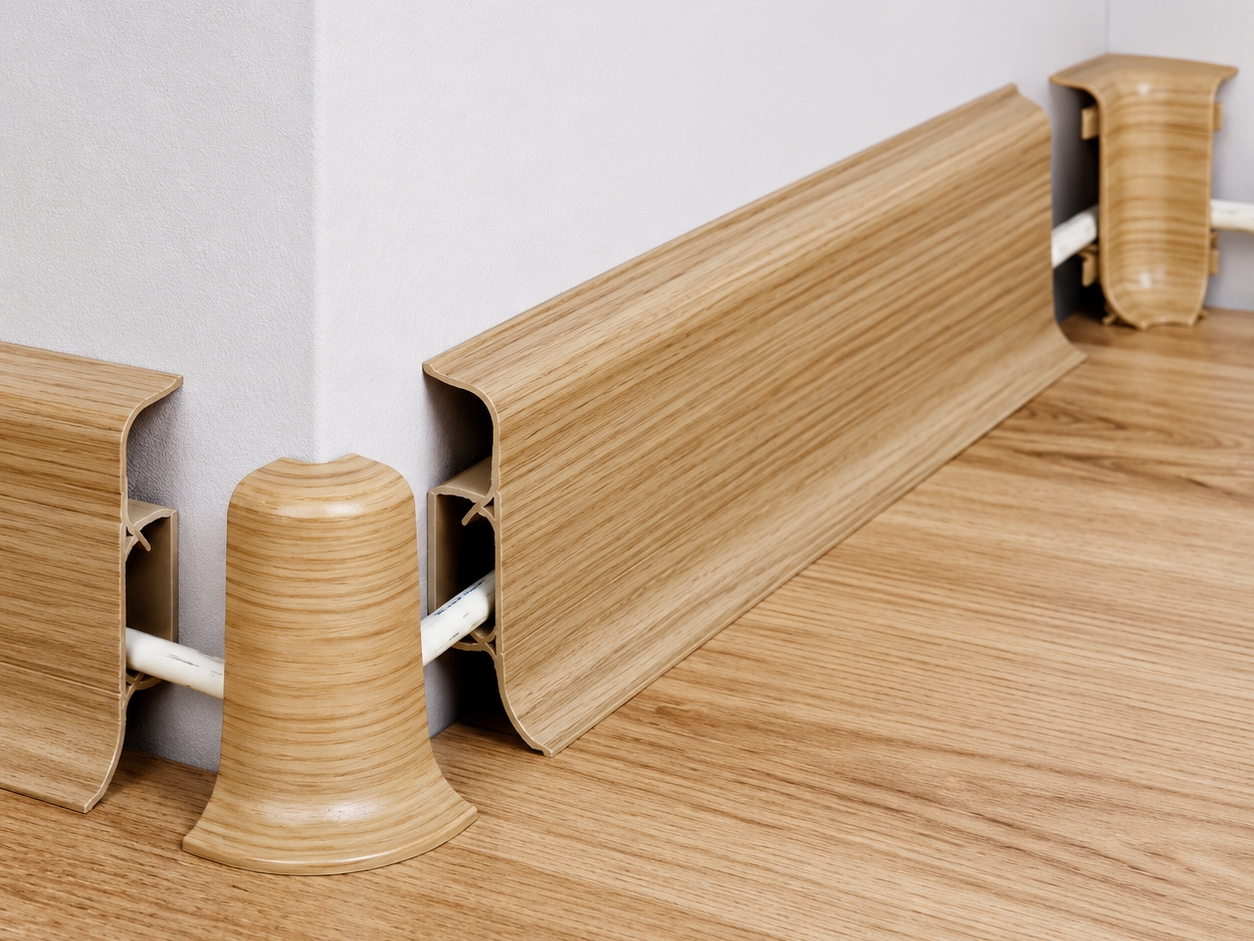

V nabídce Supellex najdete systémové PVC soklové lišty Döllken SLK 50 s kabelovým kanálem a odnímatelným krytem. Měkké hrany pomáhají čistěji navázat na stěnu a podlahu. Pro zakončení trasy jsou dostupné také rohy, spojky a koncovky.

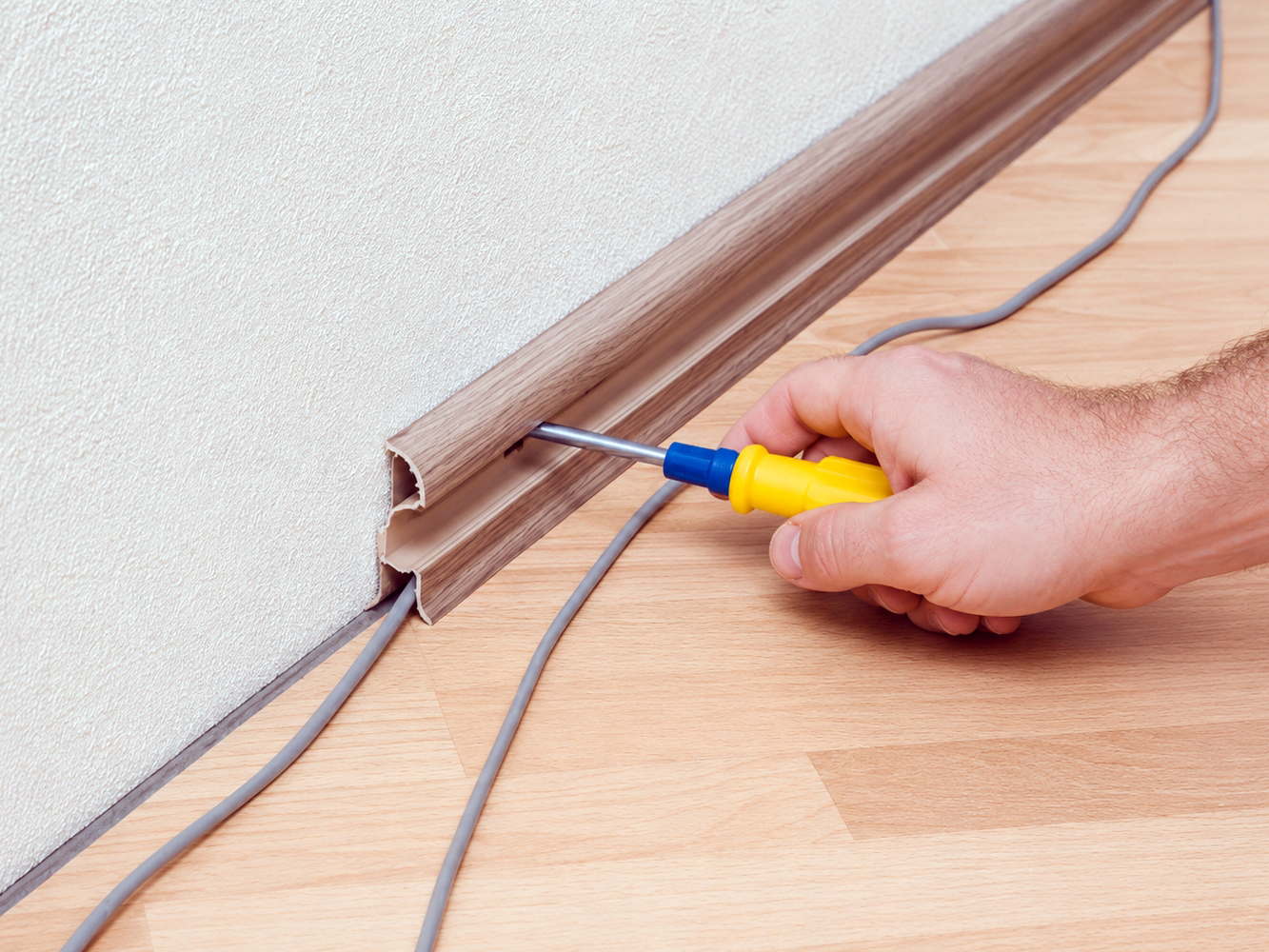

Díky odnímatelnému krytu se lze ke kabelům později vrátit, doplnit je nebo vyměnit bez demontáže celé lišty. Před výběrem je ale potřeba ověřit skutečný vnitřní prostor a průměr kabelů, které chcete vést.

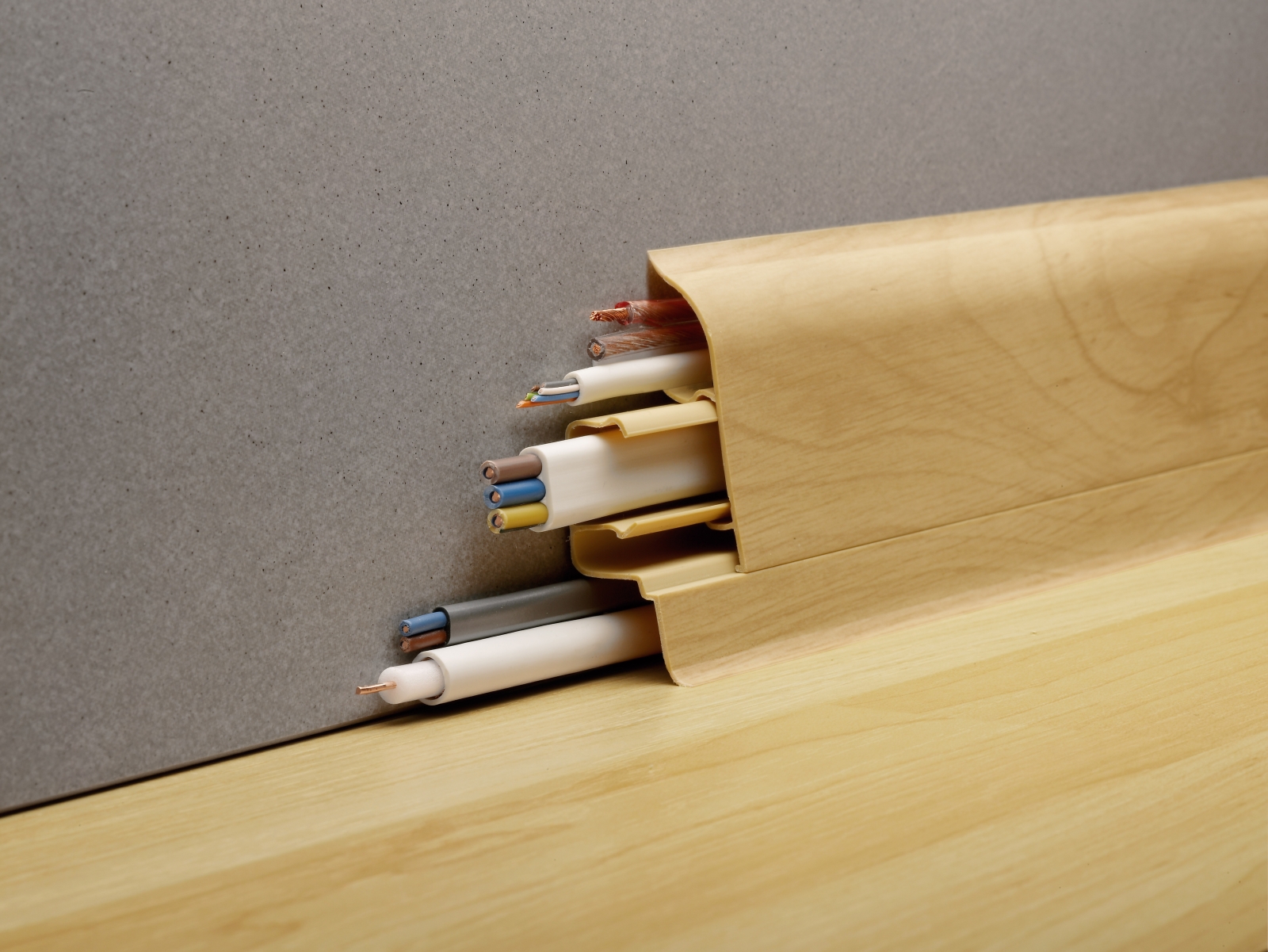

Soklová lišta s kabelovým kanálem je vhodná pro delší vedení kabelů podél stěny a současně nahrazuje běžnou soklovou lištu.

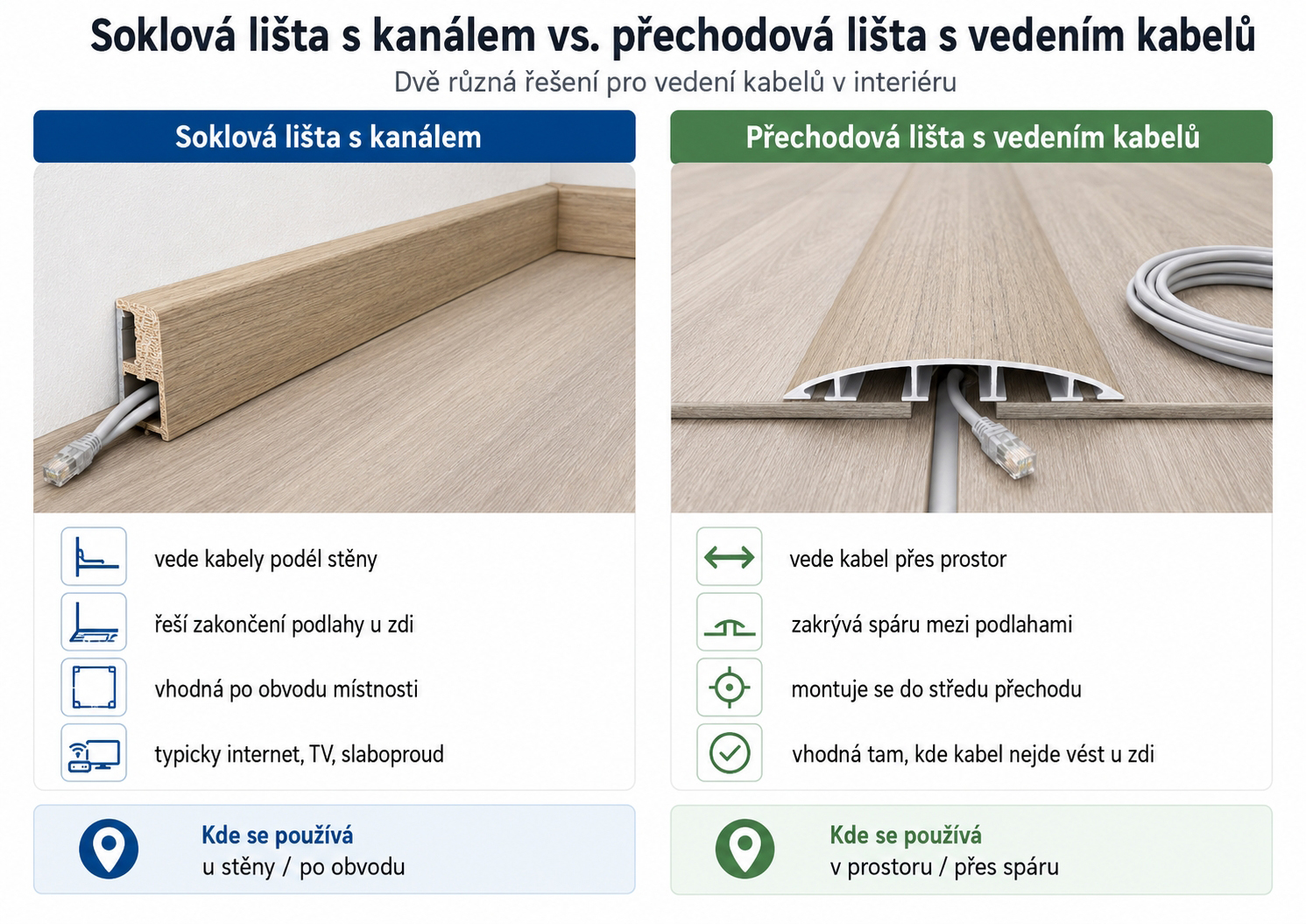

Přechodová lišta pro vedení kabelů

Přechodové lišty pro vedení kabelů jsou podlahové profily určené pro situace, kdy kabel potřebujete vést přes podlahu nebo od stěny k pracovnímu stolu, televizní sestavě či jiné technice. Mohou překrýt také spoj podlah, ale přítomnost spáry není podmínkou jejich použití.

Na rozdíl od běžné přechodové lišty mají uvnitř prostor nebo samostatné komory pro kabeláž. Zaoblený tvar vytváří plynulejší náběh než hranatá nástěnná kabelová lišta. Profil přesto zůstává vystouplý nad podlahu, proto je nutné zvážit jeho umístění v pochozí trase.

Zákazníci tyto profily hledají jako přechodové lišty na kabely, podlahové lišty na kabely, podlahové kabelové lišty, kabelové lišty na podlahu nebo samolepicí lišty na kabely.

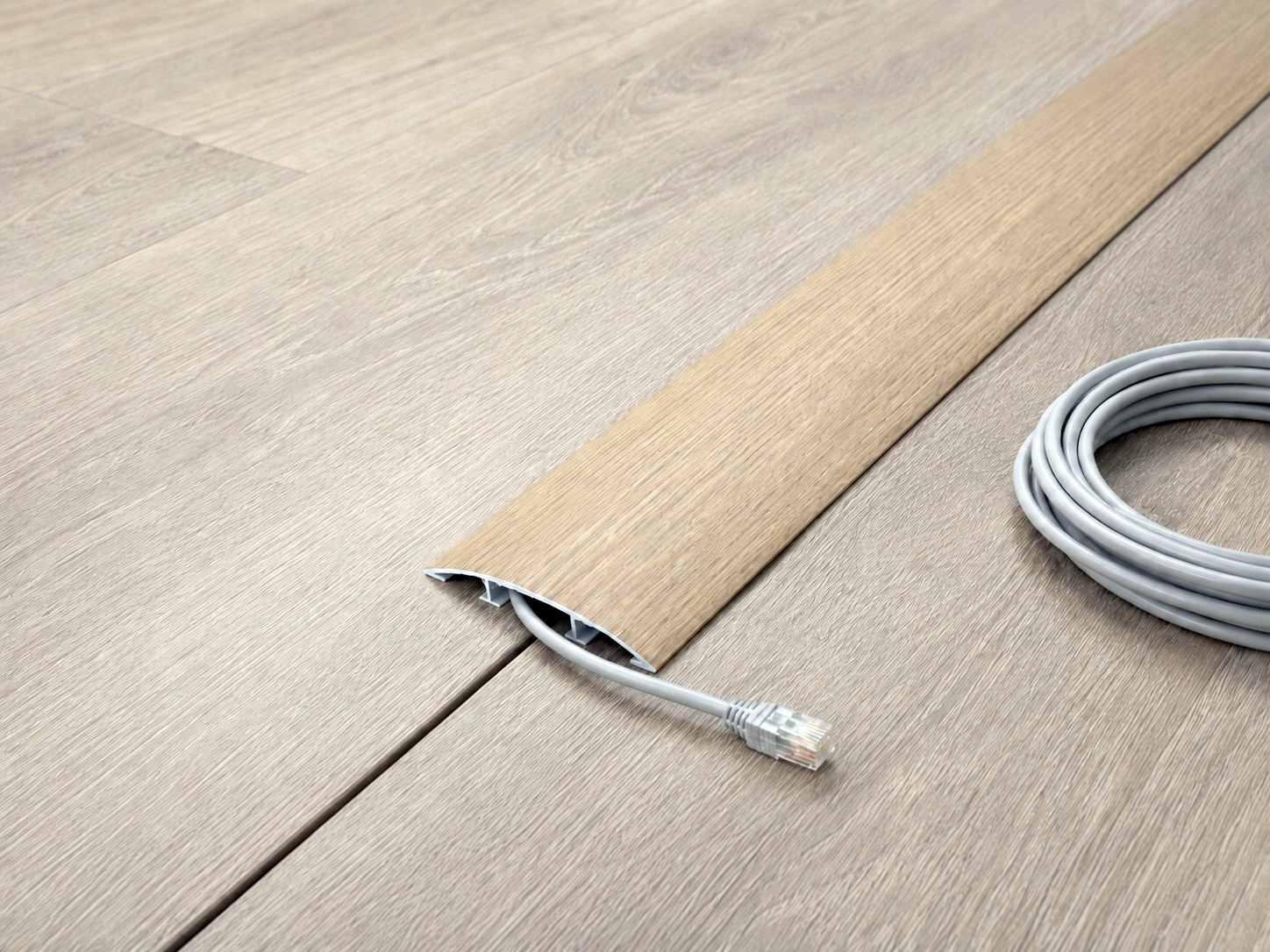

Přechodová lišta pro kabely může vést kabeláž přes podlahu, přes podlahový spoj i od stěny k pracovnímu místu.

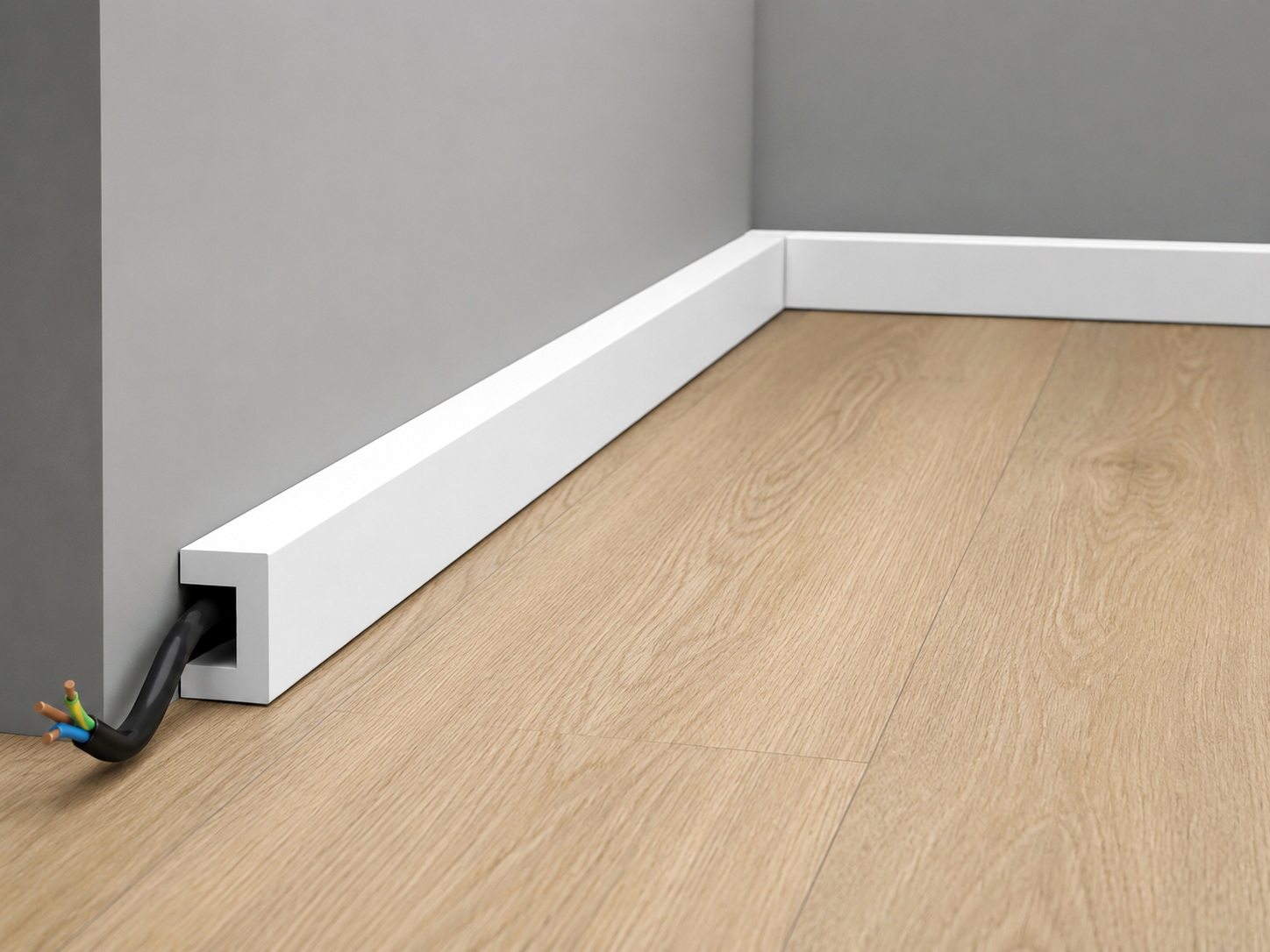

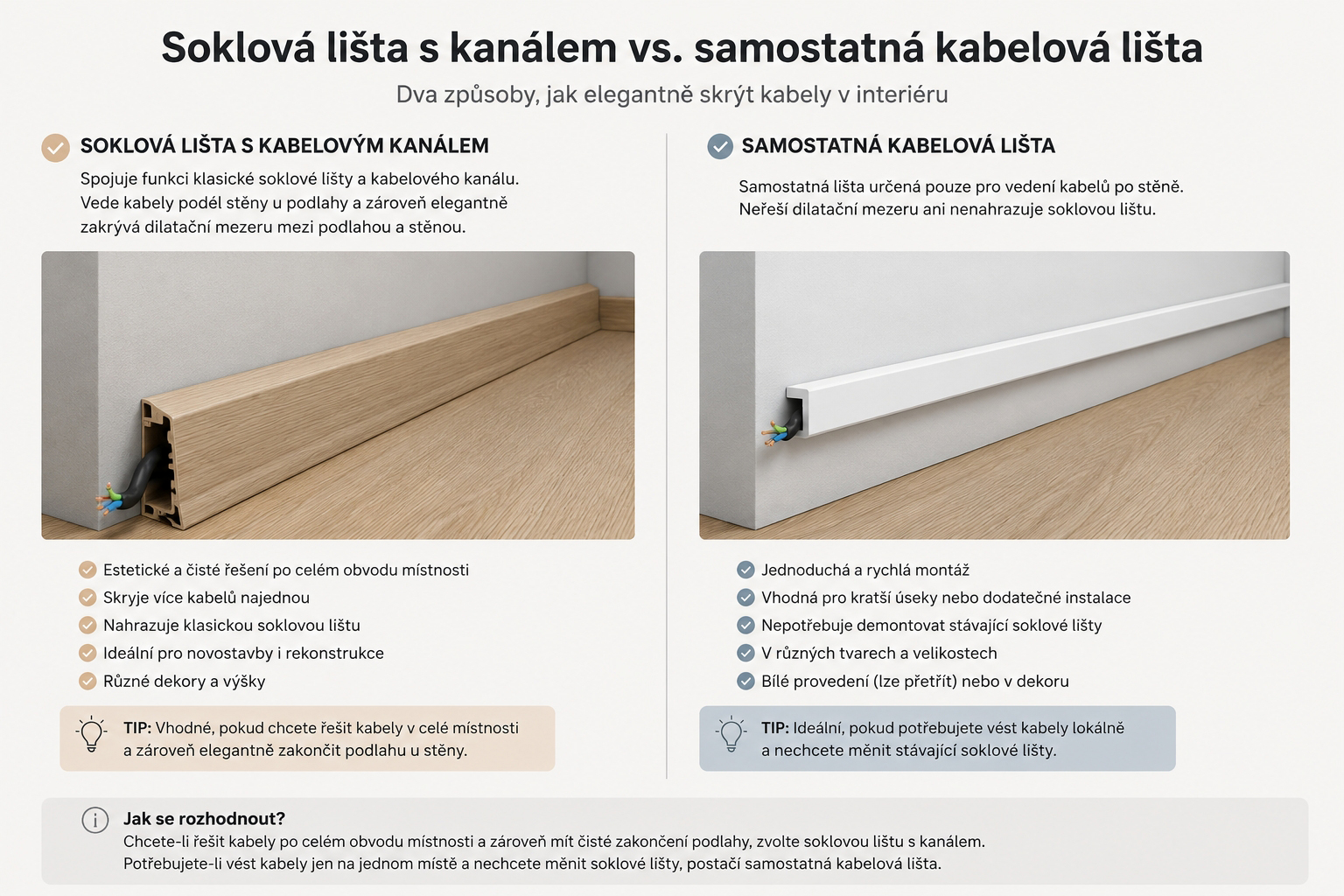

Samostatná kabelová lišta na stěnu

Kabelová lišta na stěnu je klasický elektroinstalační nebo krycí kanál montovaný na povrch stěny. Nezakončuje podlahu, nenahrazuje soklovou lištu a není určený jako podlahový náběhový profil.

Hodí se například pro krátkou svislou trasu od zásuvky k televizi, routeru, monitoru nebo jiné technice. Pokud jsou soklové lišty již hotové a kabel není potřeba vést přes podlahu, bývá samostatná nástěnná lišta nejjednodušším řešením.

Vyhledávací výrazy jako krycí lišta na kabely na stěnu, lišta na kabely k TV, plastová kabelová lišta nebo nástěnný kabelový kanál označují zpravidla tuto skupinu výrobků. Nejde o hlavní sortiment kategorie podlahových lišt Supellex.

Samostatná kabelová lišta slouží k vedení kabelu po stěně. Neplní funkci soklové ani přechodové lišty.

Jak rychle zvolit správný typ lišty

• Kabel vede po obvodu místnosti: zvolte soklovou lištu s kabelovým kanálem.
• Kabel vede přes podlahu: zvolte přechodovou nebo podlahovou lištu určenou pro kabely.
• Kabel vede svisle k televizi či zásuvce: použijte samostatnou kabelovou lištu na stěnu.
• Kabely budou přejíždět vozíky nebo technika: použijte zátěžový kabelový přejezd odpovídající danému provozu.
• Potřebujete vést 230 V: vyberte pouze elektroinstalační systém, který je pro silové vedení určený.

Pokud potřebujete také čistě zakončit podlahu u stěny, pomůže článek Lišta ke zdi: kdy potřebujete soklovou lištu a kdy ukončovací profil.

PVC přechodová lišta Volta pro kabely

PVC řada Volta je určená pro přehledné vedení kabelů přes podlahu. Profil má šířku 74 mm, výšku 13 mm a dodává se v délce 1000 nebo 2000 mm.

Lišta se skládá ze spodní základny a odnímatelného nacvakávacího krytu. Základna má na spodní straně lepicí pásky a zároveň se upevňuje pomocí natloukacího trnu. Lepicí vrstva pomáhá základnu usadit a trn doplňuje mechanické uchycení k vhodnému podkladu.

Vnitřní prostor je rozdělený do několika komor různých velikostí. Kabely tak nemusí být natlačené v jednom společném prostoru. Po jejich uložení se vrchní část profilu nacvakne zpět. Kryt lze později sejmout, takže jsou kabely dostupné pro kontrolu, výměnu nebo doplnění.

Katalog Volta ukazuje použití profilu mezi zásuvkou u stěny a pracovním stolem umístěným v prostoru. Nejde tedy pouze o lištu nad spáru mezi dvěma podlahami.

Montáž PVC profilu Volta

1. Naplánujte trasu a změřte potřebnou délku profilu.
2. Zkontrolujte kabely, jejich průměr, koncovky a potřebný poloměr ohybu.
3. Sejměte vrchní kryt a spodní základnu vyzkoušejte nasucho.
4. Podklad očistěte. Musí být pevný, rovný, suchý a odmaštěný.
5. Ověřte možnost kotvení. Pod profilem nesmí vést podlahové topení ani jiné skryté rozvody, které by mohl trn poškodit.
6. Odstraňte ochranu lepicích pásek a základnu přesně usaďte.
7. Základnu přitlačte po celé délce a upevněte natloukacími trny podle konstrukce profilu a typu podkladu.
8. Kabely rozdělte do komor bez ostrého lámání a zbytečného stlačení.
9. Nacvakněte vrchní kryt a ověřte jeho uzavření po celé délce.

Hliníkové přechodové lišty pro kabely

Hliníkové přechodové lišty pro kabely Profilteam mají šířku přibližně 75 mm, výšku 10 mm a délku 1000 nebo 2000 mm. Jde o nízké samolepicí profily s oblým náběhem.

Vybírat lze mezi eloxovaným povrchem, neutrálními barvami a fóliemi s dekorem dřeva. Hliníková lišta na kabely se hodí tam, kde chcete nižší a tvarově stabilní profil s kovovým vzhledem.

Samolepicí montáž vyžaduje pevný, rovný, suchý, čistý a odmaštěný podklad. Lepicí vrstva nevyrovná nerovnosti ani nezpevní prašný nebo nesoudržný povrch.

PVC, nebo hliníková podlahová lišta na kabely?

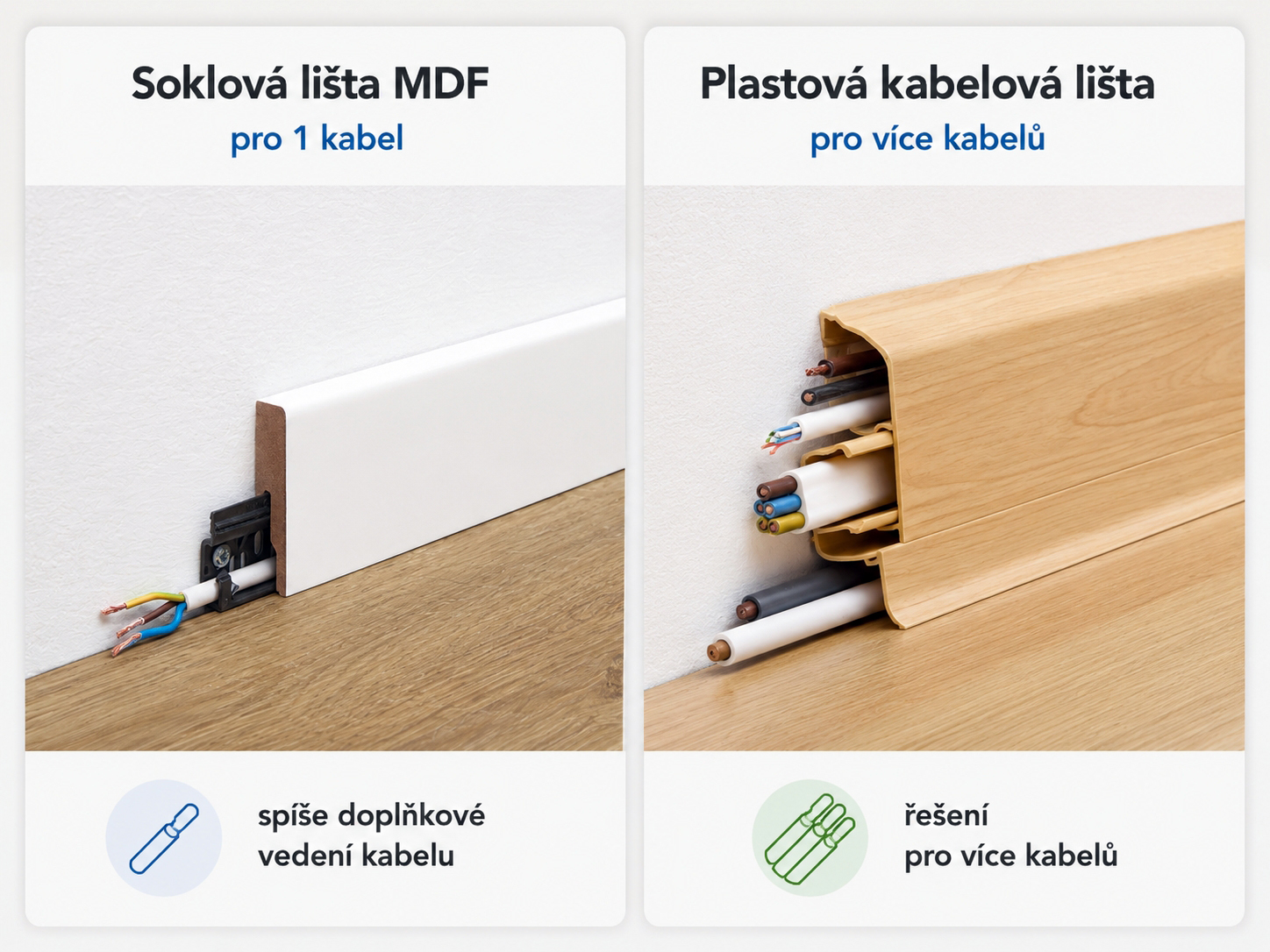

Kolik kabelů se do lišty vejde

Kapacitu lišty nelze určit jen podle její vnější šířky. Rozhoduje skutečná světlost komor, průměr kabelů a velikost jejich koncovek. Tenký telefonní kabel zabere méně prostoru než koaxiální, HDMI nebo silnější datové vedení.

Před objednáním zkontrolujte:

• počet kabelů, které potřebujete uložit,
• vnější průměr každého kabelu,
• rozměr a tvar konektorů,
• minimální povolený poloměr ohybu,
• světlost jednotlivých komor,
• rezervu pro případný další kabel.

Kabely nevkládejte úplně na doraz. Přeplněný profil nemusí jít správně uzavřít a tlak vrchního krytu může kabeláž poškodit. U datových, koaxiálních a obrazových kabelů je důležité vyhnout se ostrým ohybům.

Ne každá lišta má stejnou kapacitu. Rozhoduje především vnitřní prostor, průměr kabelů a velikost jejich koncovek.

Jaké kabely lze v liště vést

Podlahové a soklové kabelové profily se používají především pro vhodné slaboproudé a signálové vedení, například:

• internetové a datové kabely,
• TV a anténní kabeláž,
• telefonní kabely,
• HDMI a další obrazové vedení,
• audio a reproduktorové kabely,
• kabely zabezpečovací nebo audiovizuální techniky,
• nízkonapěťové LED vedení, pokud odpovídá konkrétnímu systému.

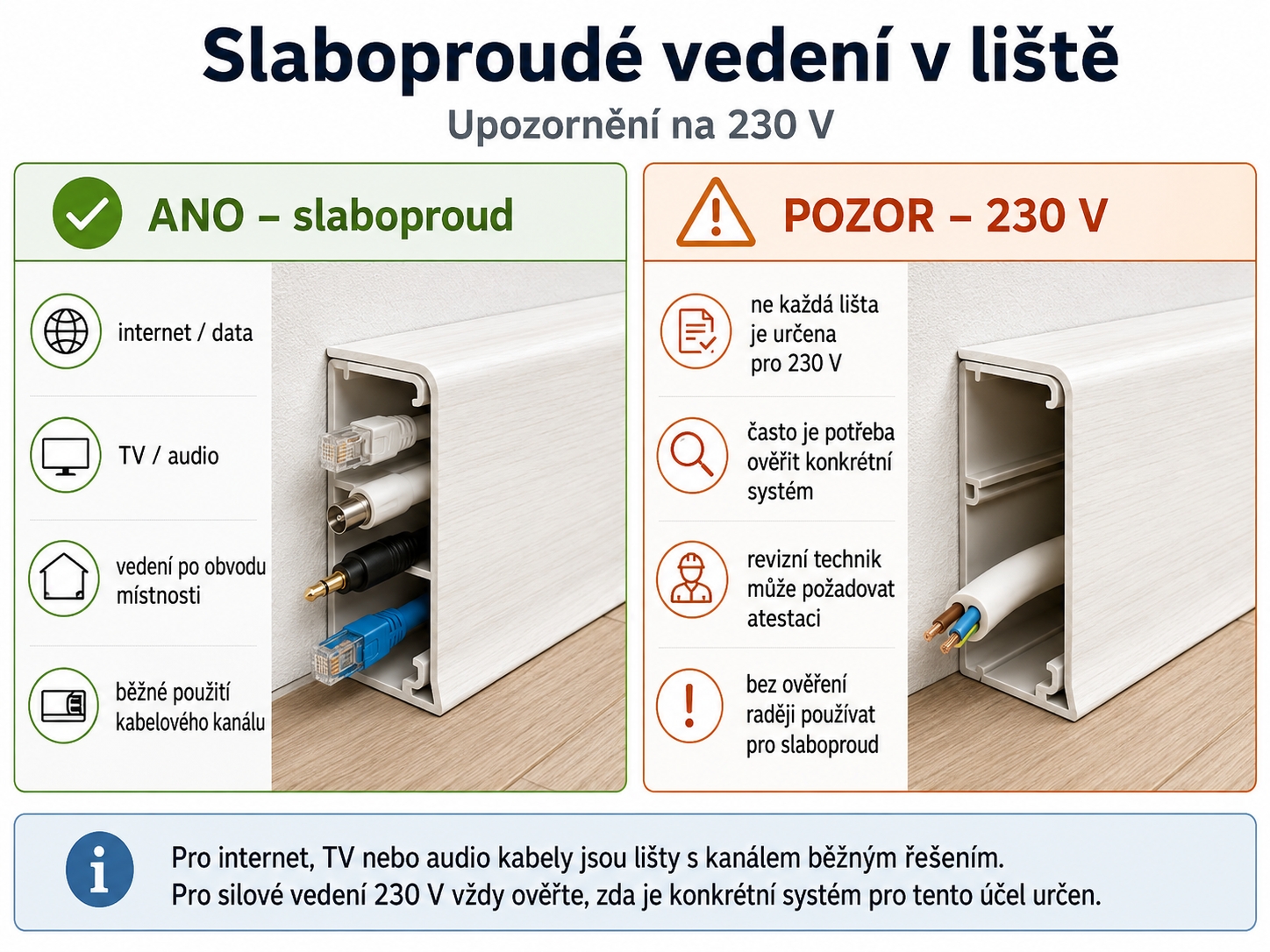

Na co si dát pozor u vedení 230 V

To, že se napájecí kabel fyzicky vejde do komory, ještě neznamená, že je lišta vhodná pro elektroinstalaci 230 V. Je potřeba ověřit materiál profilu, jeho určení, možnost oddělení jednotlivých druhů vedení a požadavky konkrétní instalace.

Hliník je elektricky vodivý. Hliníkovou podlahovou lištu proto bez potvrzené vhodnosti nepoužívejte jako náhradu certifikovaného elektroinstalačního kanálu. Pokud má jít o silové vedení, řešte návrh s kvalifikovaným elektrikářem. Tady není prostor pro improvizaci.

Pro internet, TV, data nebo audio jsou kabelové profily běžným řešením. Pro 230 V použijte pouze systém, který je pro tento způsob instalace určený.

Na co myslet před montáží

• Trasu naplánujte předem. Kabel by měl vést co nejpříměji a bez ostrých změn směru.
• Zkontrolujte konektory. Samotný kabel se může vejít, ale velká koncovka může komplikovat montáž.
• Nechte rezervu. Lištu nevybírejte přesně na současný počet kabelů, pokud očekáváte budoucí doplnění.
• Ověřte podklad. Samolepicí profil potřebuje pevný, rovný, suchý a odmaštěný povrch.
• Před kotvením zkontrolujte rozvody. Natloukací trn nesmí poškodit podlahové topení nebo skryté vedení.
• Posuďte pochozí trasu. Každý podlahový profil vystupuje nad povrch a může ovlivnit chůzi, kolečkovou židli nebo úklid.
• Myslete na budoucí přístup. Odnímatelný kryt usnadní výměnu nebo doplnění kabelů.

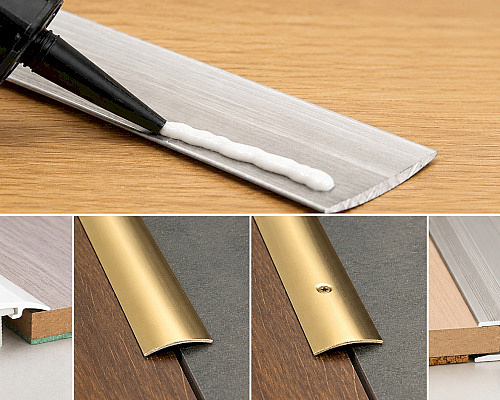

Rozdíly mezi samolepicím, lepeným a mechanickým uchycením vysvětluje článek Montáž lišt podle způsobu uchycení.

Nejčastější chyby

Záměna podlahové a nástěnné kabelové lišty

Hranatý kabelový kanál na stěnu není vhodnou náhradou za zaoblený podlahový profil. Na podlaze by vytvářel nepříjemnou překážku a nemusel by odolat běžnému pochozímu zatížení.

Příliš malý vnitřní prostor

Pokud je kabelů příliš mnoho, vrchní kryt nepůjde správně zavřít nebo bude na kabely tlačit. Vybírejte podle světlosti komor, nikoliv jen podle celkové šířky lišty.

Ostré zlomení kabelu

Datové, HDMI, koaxiální a další signálové kabely mají omezený poloměr ohybu. Ostré zalomení může zhoršit jejich funkci nebo kabel trvale poškodit.

Lepení na prašný nebo mastný povrch

Samolepicí vrstva nedokáže zpevnit nesoudržný podklad. Povrch musí být před montáží opravený, čistý a odmaštěný.

Kotvení bez kontroly podlahy

Před použitím trnů nebo jiného mechanického kotvení ověřte, zda v místě nevede podlahové topení, elektroinstalace nebo další rozvody.

Použití jako zátěžového kabelového přejezdu

Běžná interiérová přechodová lišta není určená pro přejezdy automobilů, paletových vozíků nebo těžké techniky. Pro takové zatížení se používají robustní kabelové přejezdy.

Rychlé rozhodnutí podle situace

Shrnutí

Pokud kabel vede po obvodu místnosti u stěny, nejčistším řešením bývá soklová lišta s kabelovým kanálem. Pro krátkou trasu po stěně lze použít samostatnou kabelovou lištu. K vedení kabelů přes podlahu, od zásuvky k pracovnímu místu nebo přes spoj podlah slouží přechodová lišta pro kabely.

Před výběrem změřte kabely i jejich konektory, zkontrolujte kapacitu komor, naplánujte trasu a promyslete budoucí přístup. U silových rozvodů vždy ověřte, zda je konkrétní systém pro takové použití určený.
